Fondation Louis Vuitton
Paris
accomplissement 2008–2013
investisseur LVMH (Louis Vuitton Moët Henessy)
entrepreneur général Vinci Construction France
architecte Frank Gehry
type de construction atypique
type de bâtiment public
volume du projet du revêtement de façade > 10 millions d'euros

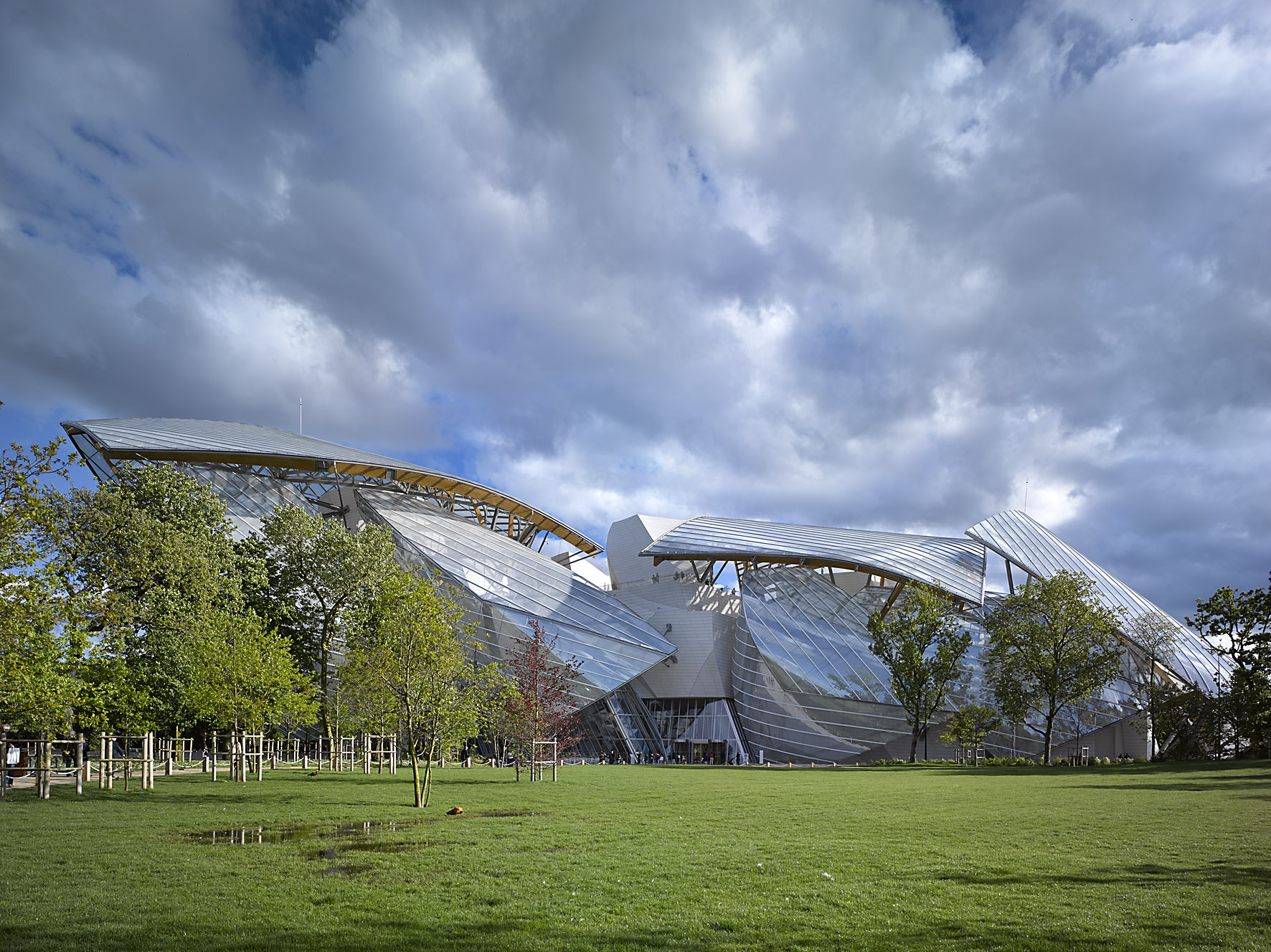

La Fondation Louis Vuitton est un projet unique d’architecture, de construction et de culture qui se trouve au cœur du Paris, au bord du Bois de Boulogne. A part des galeries d’exposition destinées à l’art moderne, l’objectif du bâtiment est de créer l’environnement pour les artistes contemporains et donner l’espace à leur réalisation.

La première idée sur la Fondation et la proposition de collaboration sur le projet sont nés en 2001, l’année où l’architecte F. Gehry a rencontré à Paris le président de l’entreprise LVMH (Louis Vuitton Moët Hennessy), M. Bernard Arnault. En août 2007, le projet a reçu le permis de construire, au mois de mars 2008 les travaux sur les fondations ont été commencés et au mois de septembre 2009, les travaux à la structure primaire du bâtiment ont débutés. Le dernier revêtement en pierre a été installé en décembre 2013, en février 2014 le bâtiment a été remis au Maître d’ouvrage, au cours du printemps 2014 se sont déroulés les aménagements paysagers, ensuite les intérieurs et l’ouverture officielle au public a eu lieu le 27 octobre 2014.

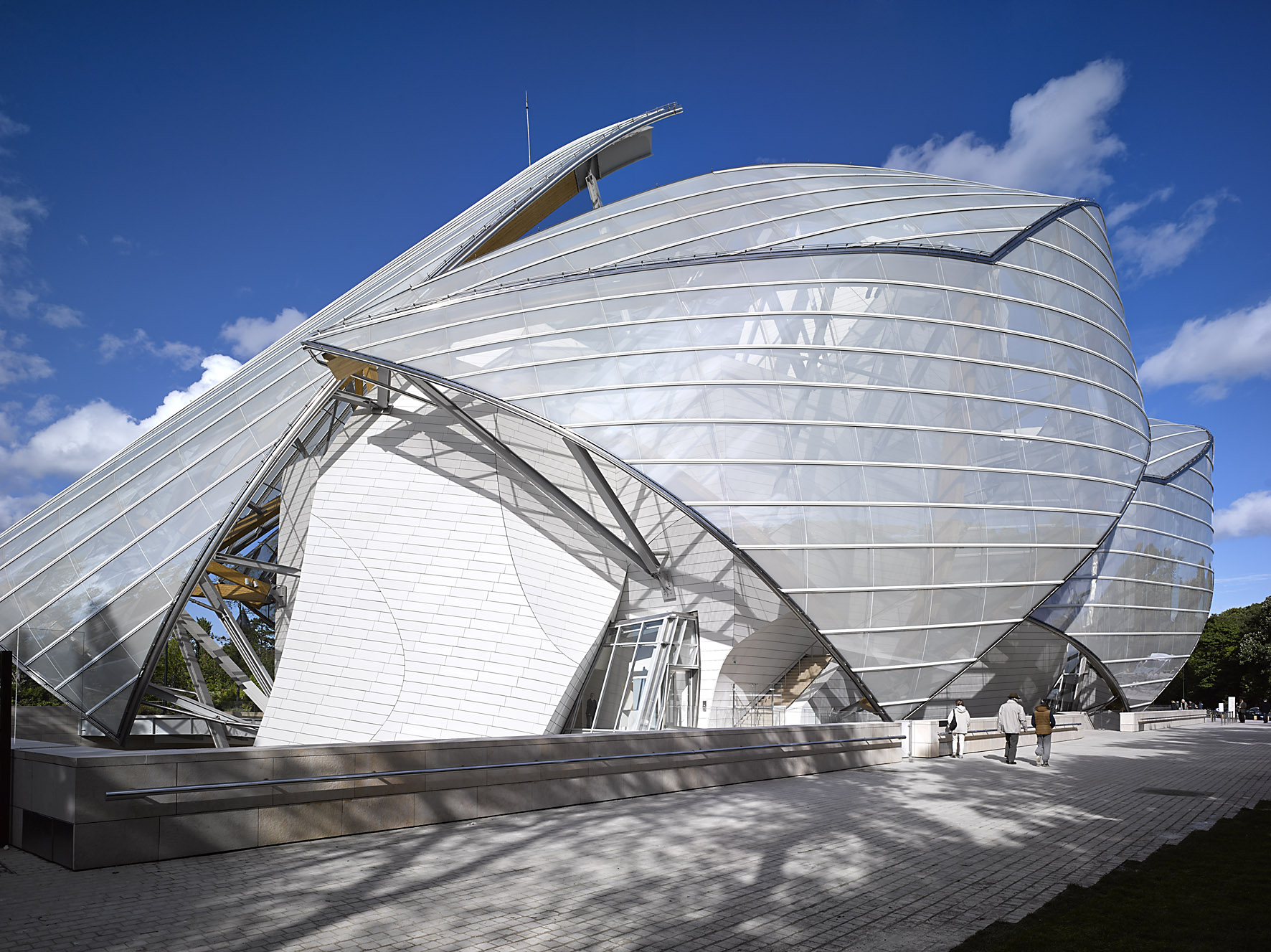

Le radier d’une épaisseur de 2,6m contient 11000 m3 du béton et 1900t d’acier. Sur la structure primaire en béton et acier s’appuie ensuite les parois blanches des icebergs qui s'interpénètrent avec les façades vitrées et forment ensemble l’enveloppe étanche du bâtiment. Tout édifice entouré par un bassin couvrent 12 verrières évoquant, selon le projet architectural, les voiles du bateau tendues par le vent.

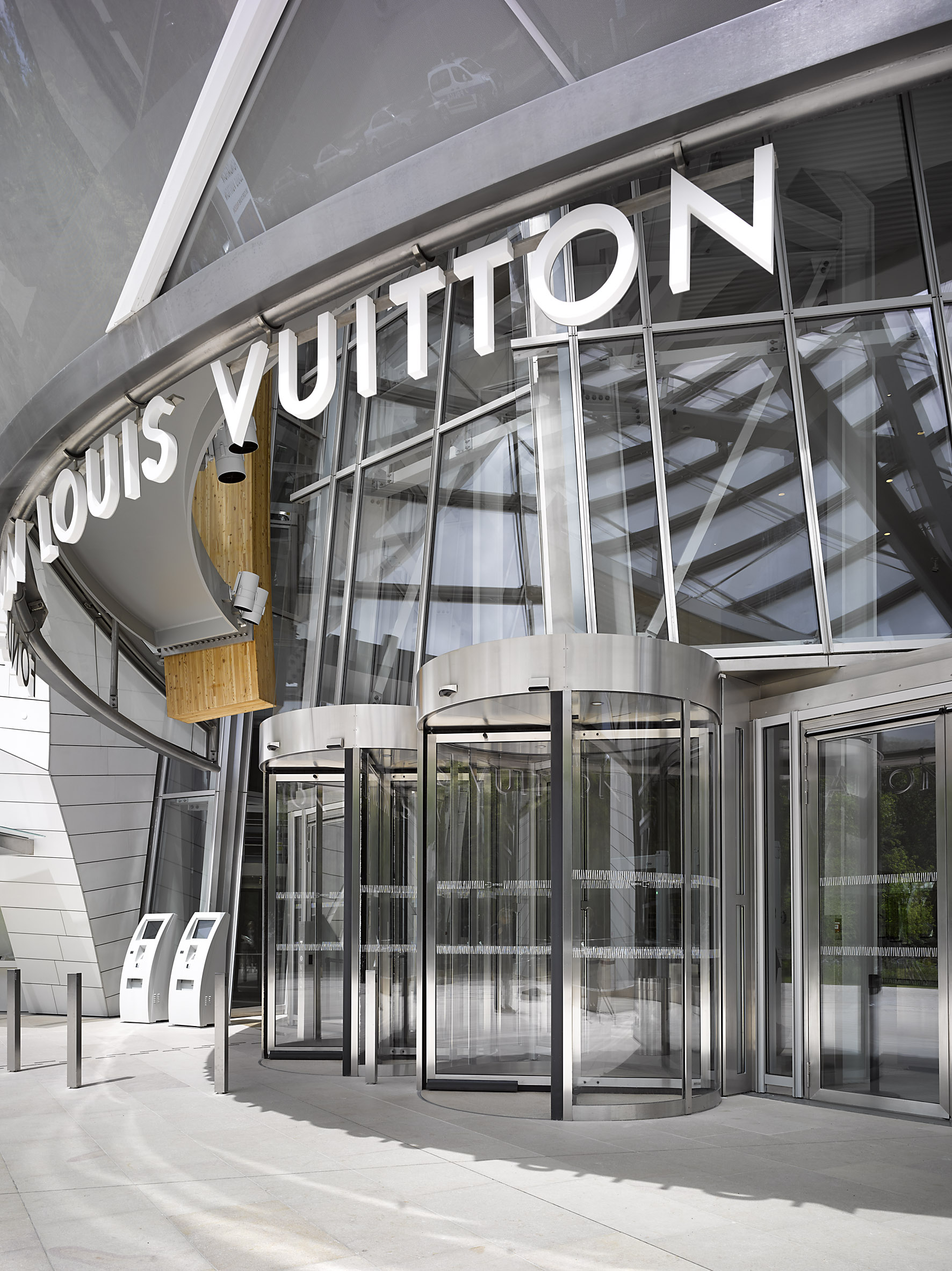

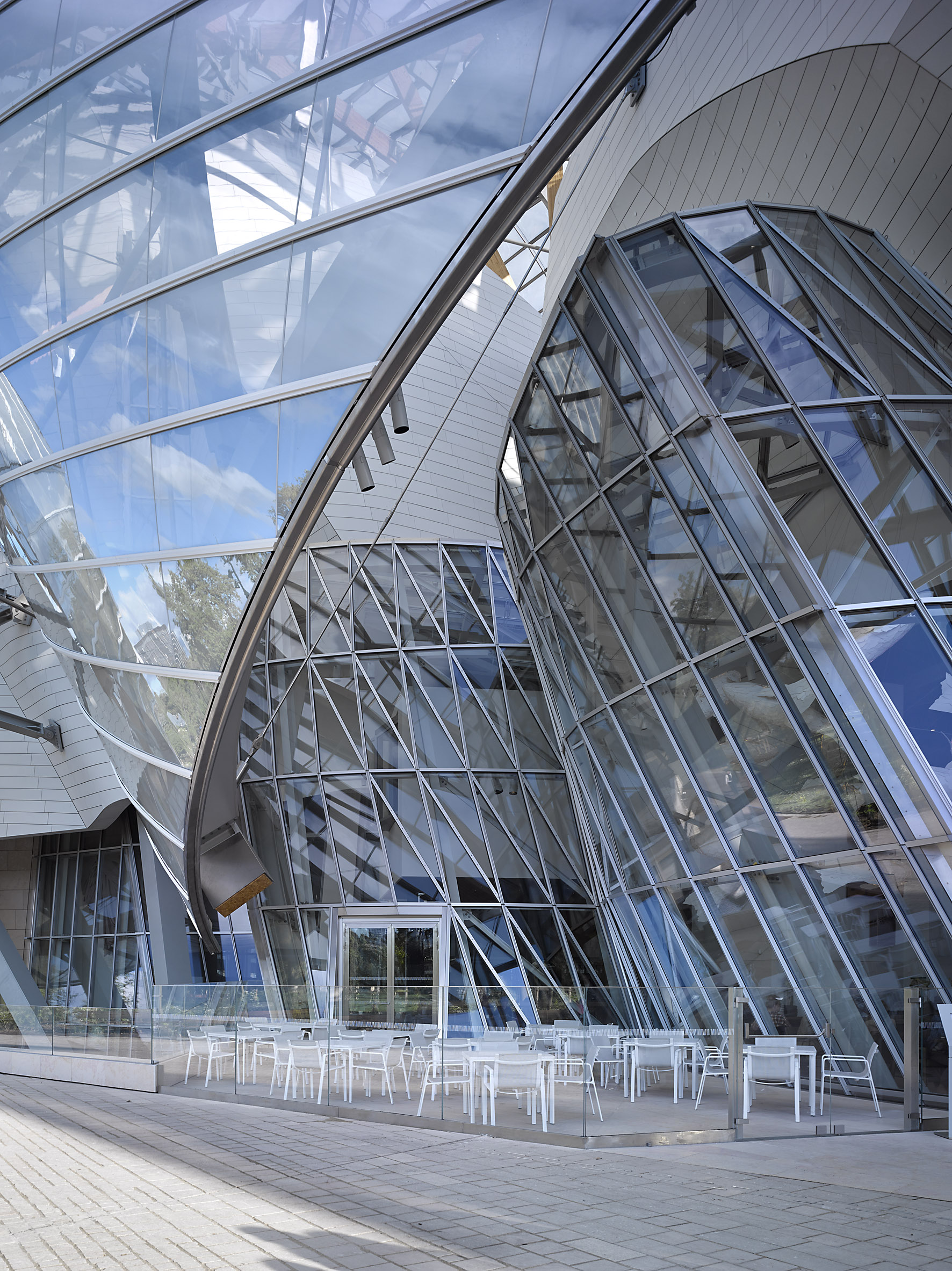

Sipral a participé sur le projet par la fourniture et la pose des structures vitrées de complexité géométrique variée. Les 42 structures extérieures représentent les façades vitrées, une verrière, les systèmes d’entrée et carrousels, les issues de secours, les systèmes pare-feu des ouvrants d’amené d’air et d’évacuation des fumées, les structures pare-feu, les structures de hautes performances acoustiques et les structures résistantes à l’intrusion. D’autres ouvrages se trouvent à l’intérieur, une façade vitrée en dévers sépare  le café de l’espace du lobby et 17 panneaux vitrés cintrés augmentent le confort acoustique du forum.

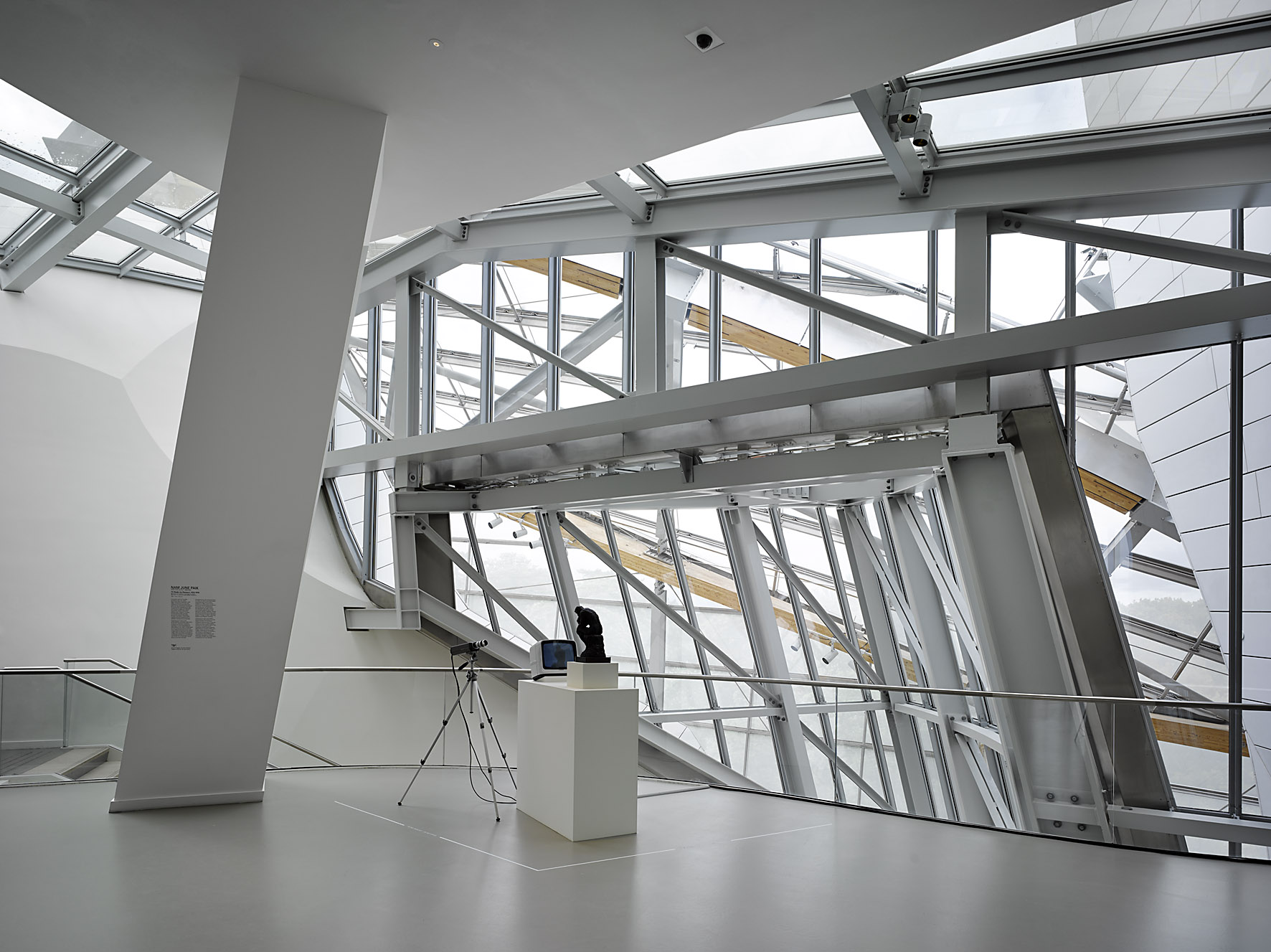

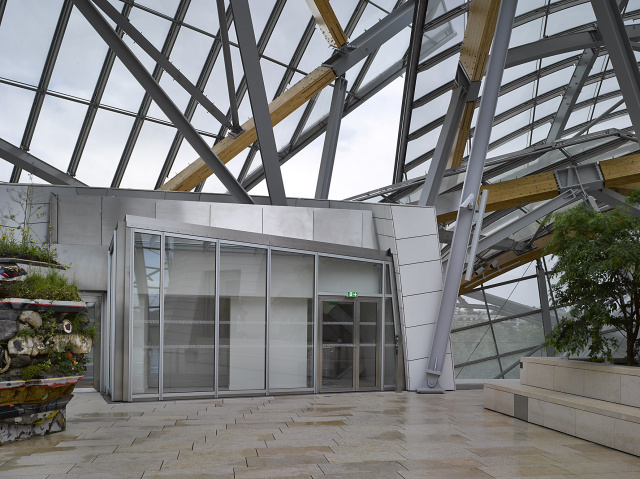

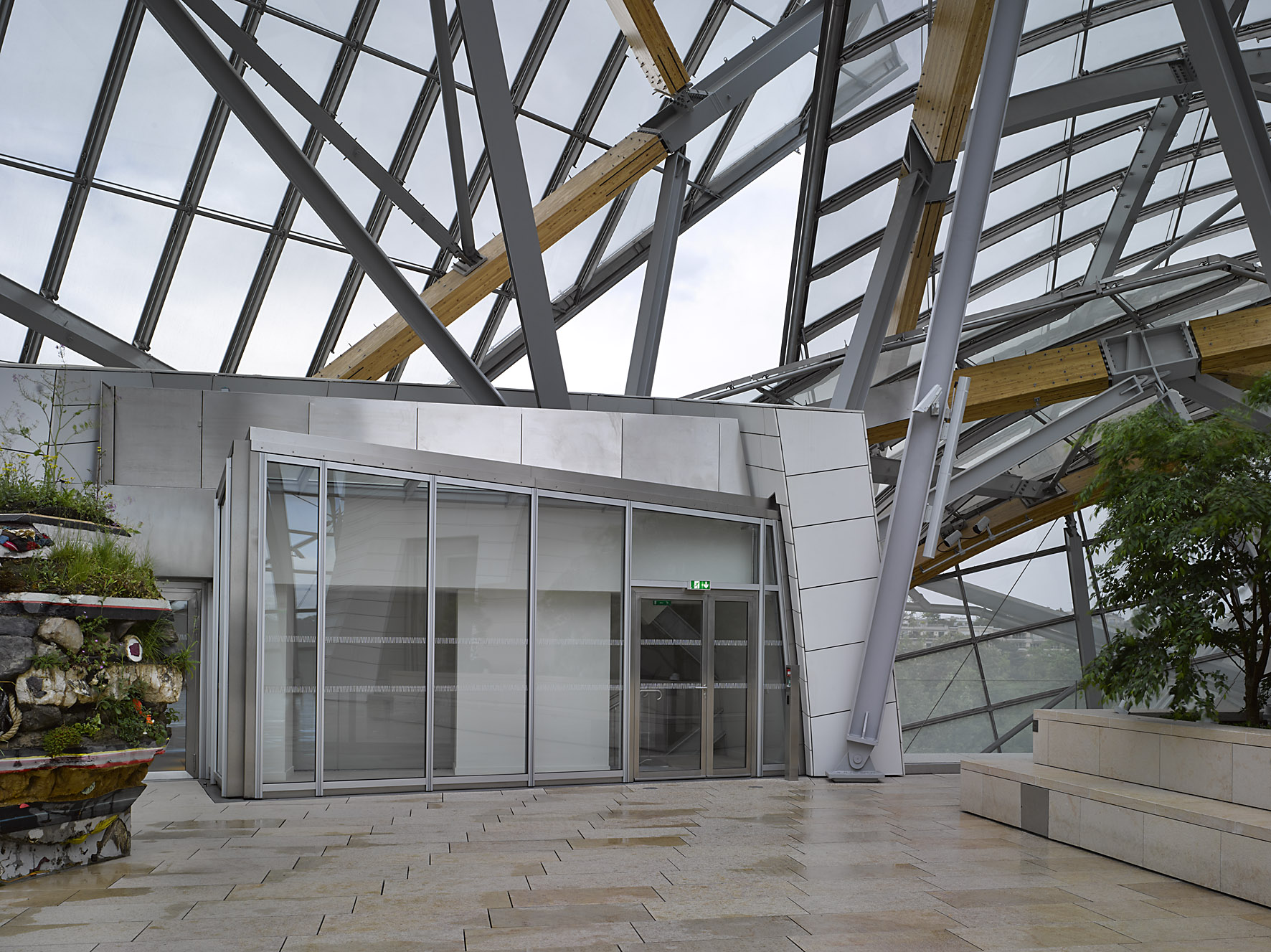

Les structures planes standards consistent en profilés d’aluminium, des montants et traverses, et double vitrages isolants de dimension de base de 1100 x 3300mm. Les structures vitrées d’une haute complexité géométrique consistent en montants, traverses et diagonales d’aluminium et des vitrages de formes diverses, sans oublier les vitrages trapézoïdaux et triangulaires. Les structures pare-feu en profilés d’acier et vitrages spéciaux pare-feu résistent au feu pendant 60 minutes.

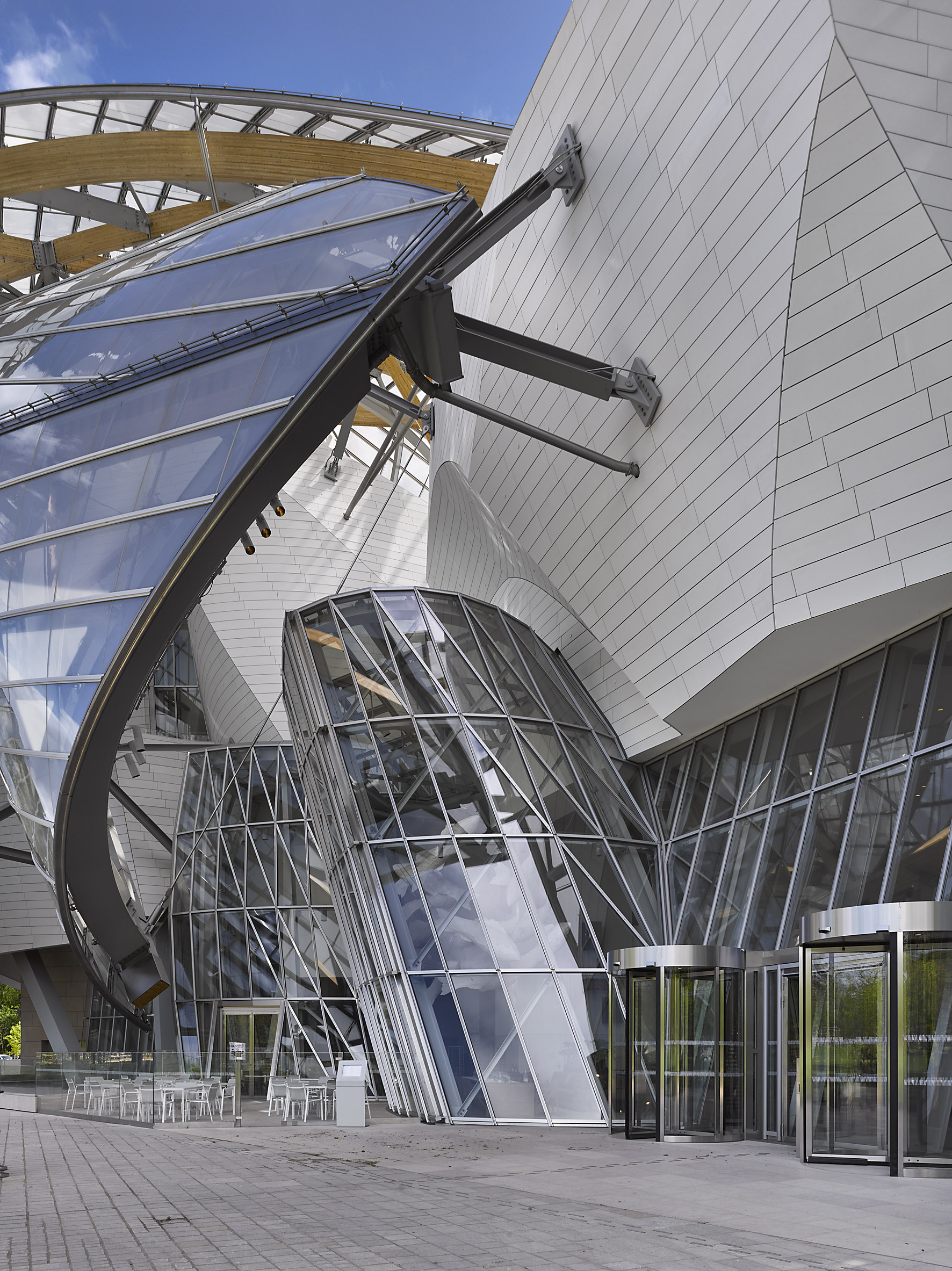

Les façades vitrées s'interpénétrant aux bardages blancs des icebergs créent ensemble l’enveloppe étanche du bâtiment. A part des études d’ingénierie menées en 3D, le rôle important appartenait au planning des étapes de réalisation en 4D. Grâce à la mise en œuvre de l’ordre de réalisation très précis dans le temps de chaque élément posé et grâce à la coopération et le respect de la totalité des intervenants à la réalisation, tout ouvrage fait une impression naturelle du point de vue technique et toutes ses parties accomplissent leur rôle prédéfini.

Pour le projet de la Fondation Louis Vuitton ont été développés deux systèmes de façade sur commande, type montant-traverse en profilés d’aluminium. Le premier pour les façades planes et le deuxième pour les façades de géométrie complexe.

Etant donné que les deux systèmes de façade sont nouveaux et non traditionnels, pour leur mise en œuvre en France il fallait assurer une approbation technique spéciale par les autorités françaises, l’ATEx. Pour vérifier le fonctionnement des systèmes de façade et pour les besoins de l’ATEx, plusieurs essais de domaines techniques différents ont été réalisés au cours du développement du projet.

Dans le laboratoire spécialisé en Allemagne, on a réalisé les essais de sécurité pour la résistance au choc, d’étanchéité à l’eau et à l’air de grandes maquettes de structure verticales et horizontales. A l’Institut de Klokner à Prague, on a réalisé plusieurs séries d’essais structuraux, ailleurs encore les essais de traitement de surface et du vieillissement des matériaux. Les experts tchèques se sont également occupés par exemple des essais de portes à la résistance contre l’intrusion. Certaines façades nécessitent entre autres une résistance au feu ou bien un grand affaiblissement acoustique, pour cela on a réalisé les essais feu et les essais acoustiques dans les laboratoires français.

Pendant les travaux, au cours de différentes phases d’exécution, beaucoup d’essais ont été réalisés directement sur le site. Ces essais nous ont permis de vérifier le bon fonctionnement du réseau drainant des systèmes de façade, la qualité d’exécution de la pose et les performances réelles de nos structures vitrées.

Les conceptions techniques des façades différentes et les résultats de la totalité des essais ont été soumis à l’approbation aux représentant du bureau de contrôle et de l’agence d’assurance pour approuver que l’exécution finale et les performances des façades vitrées sont conformes à la totalité des exigences.

fournisseurs

Vinci Construction France, France
L’entreprise principale et le fournisseur de la structure primaire en béton et acier.

Eiffage, France
12 verrières d’une surface totale de 13500m2 sont composées de 3600 panneaux de verre uniques. La plus grande verrières couvre une surface de 3000m2 et monte 25m en dessus de la terrasse la plus haute. Les verrières s’appuient sur 179 poutres d’une longueur de 3 à 25m et d’une inclinaison de 0°à 250°.

Hoffmeister, Allemagne
Une surface de 9000m2 est revêtue à l’aide de 1700 panneaux d’aluminium uniques enrobés de plus de 19000 panneaux blancs en béton fibré, le Ductal.

Sipral, République tchèque
44 structures vitrées se composent du système Schüco fabriqué sur commande, des montants, traverses et diagonales d’aluminium en profilés de forme T, d’une largeur de 70 mm. Sur les façades complexes, ces éléments sont interconnectés à l’aide de nœuds permettant les modifications de la géométrie de la façade. Les façades standards sont vitrées à l’aide des doubles vitrages isolants à la lame d’air de remplissage d’argon et aux formes très diverses. La variété de compositions des vitrages (25 types) a été nécessaire à cause des exigences augmentées acoustiques, de choc thermiques, structurelles, de résistance au feu, de sécurité et de résistance à l’intrusion. Les vitrages sur les toitures sont sérigraphiés. Les structures pare-feu avec la résistance EI60 sont en profilés d’acier à paroi mince Jansen. Tous les type de façade, y compris les parties mobiles (les portes, les dispositifs d’évacuation des fumées), ont subit beaucoup d’essais dans les laboratoires européens et sur le chantier pour répondre non seulement aux exigences normatives européennes et françaises mais aussi aux exigences augmentées de l’expert façadier délégué par la société d’assurance. Pour avoir l’autorisation de la mise en œuvre des systèmes de façade innovant sur le marché français, il fallait en plus obtenir l’ATEx (appréciation technique d’expérimentation).

DT Mostárna, République tchèque
Fournisseur de la structure secondaire d’acier qui fait le support pour les structures tertiaires des façades vitrées. Sous-traitant de Sipral.

FK Servis, République tchèque
Fournisseur des systèmes pare-feu des ouvrants d’amenée d’air et d’évacuation des fumées. Sous-traitant de Sipral.

Aritmet, République tchèque
Fournisseur des relèvements géométriques de la totalité des ouvrages fournis par Sipral. Sous-traitant de Sipral.
